Schraubautomat für Schubladen

Einsatzgebiet: Möbelindustrie

Aufgabenstellung:

Schubladeneinsätze und Schubladenfronten müssen automatisch mit 4 Stück Schrauben zusammengeschraubt werden. Die Schubladenfronten haben eine Dicke von 16, 19 und 22mm. Die Schubladeneinsätze gibt es in der Ausführung "Stahl" und "Kunststoff". Hieraus ergibt sich das zwei verschiedene Schraubenlängen zum Einsatz kommen müssen. Die Maschine muß zwei Stationen haben in der wechselseitig eingelegt bzw. geschraubt wird. Die maximale Bearbeitungszeit darf 12 Sekunden nicht überschreiten.

Arbeitsweise:

Der Maschinenbediener legt eine Schubladenfront und einen Schubladeneinsatz in die 1. Station ein. Die Teile werden gespannt und ein Werkzeugschlitten mit 2 Stück Schraubmotoren fährt in die 1. Station. Hier werden nun die beiden Einzelteile miteinander verschraubt. Welche Schraubenlänge zum Einsatz kommen muß erkennt die Maschine selbst. Während dem Schraubvorgang in Station 1 können die bereits fertigen Teile aus der 2. Station entnommen und neue Teile eingelegt werden. Für die automatische Schraubenzufuhr kommen zwei Sortierförderer zum Einsatz. Diese Sortierförderer sortieren die Schrauben und führen diese auf Anforderung des Schraubmotors mittels Druckluftstoß zu.

Maschinendaten:

Steuerung:         frei programmierbare Steuerung (SPS)
Taktzeit:            12 Sekunden
Länge:               1.800 mm
Breite:               1.200 mm
Höhe:                1.800 mm

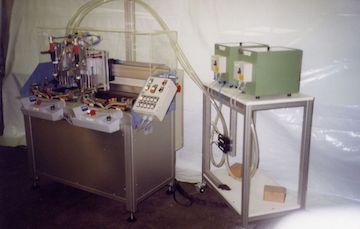

Schraubautomat für Schubladen
