Stanzanlage für Fahrradfelgen

Einsatzgebiet: Fahrradindustrie

Aufgabenstellung:

Aluminium-Fahrradfelgen müssen mit Speichenlöchern und Ventilloch versehen werden. Die Anlage muss durch einfaches Umrüsten 24“, 26“ und 28“ Felgen verarbeiten. Es müssen mit einem Arbeitshub 36 Stück Speichenlöcher und 1 Stück Ventilloch gestanzt werden.


Arbeitsweise


Die Felge wird von einer vorgeschalteten Maschine in die Stanzanlage eingelegt. Die 37 Stück Stanzzylinder werden über ein zentrales Hydrauklikaggregat angesteuert und stanzen sämtliche Löcher in einem Arbeitsgang.


Maschinendaten:

Steuerung:        frei programmierbare Steuerung (SPS)
Taktzeit:            12 Sekunden je Felge
Durchmesser:   1.600 mm
Höhe:               800 mm

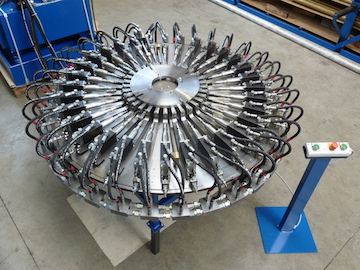

Stanzanlage für Fahrradfelgen 1
Stanzanlage für Fahrradfelgen 2

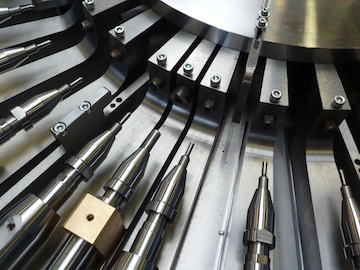

Stanzanlage für Fahrradfelgen 3
